- - 찬공기와 더운 공기를 컨테인먼트로 완전히 분리하여 최적의 공조환경 제공
- - 컨테인먼트 내부에 균등한 정압이 유지되어 일정한 공조 공급
- - 컨테인먼트 내부 Supply 온도 감지
- - 공기조절형 에어그릴을 통해 개별 컨테인먼트에 일정한 온도 제공
electricity communication construction dongjin
전기통신공사
( 관계사 : 주식회사 동진전기통신)
동진전기통신은 ICT 기술의 발전방향에 발 맞추어 IoT인프라 및 소프트웨어, 신재생에너지 등 관련 사업에 대한 다양한 노하우와 경험을 보유한 회사입니다.
대구경북을 중심으로 활동 중이며 전기, 방송, CCTV, 네트워크, 태양광 발전소 등 기술력과 최신장비를 보유한 전문기업입니다.
이튜의 관계사인 동진전기통신은 상호간에 시너지를 발휘하여 유지보수 및 네트워크 구축 사업에도 이바지 하고있으며, 자체 솔루션을 보유 하고있습니다.
Containment Solution

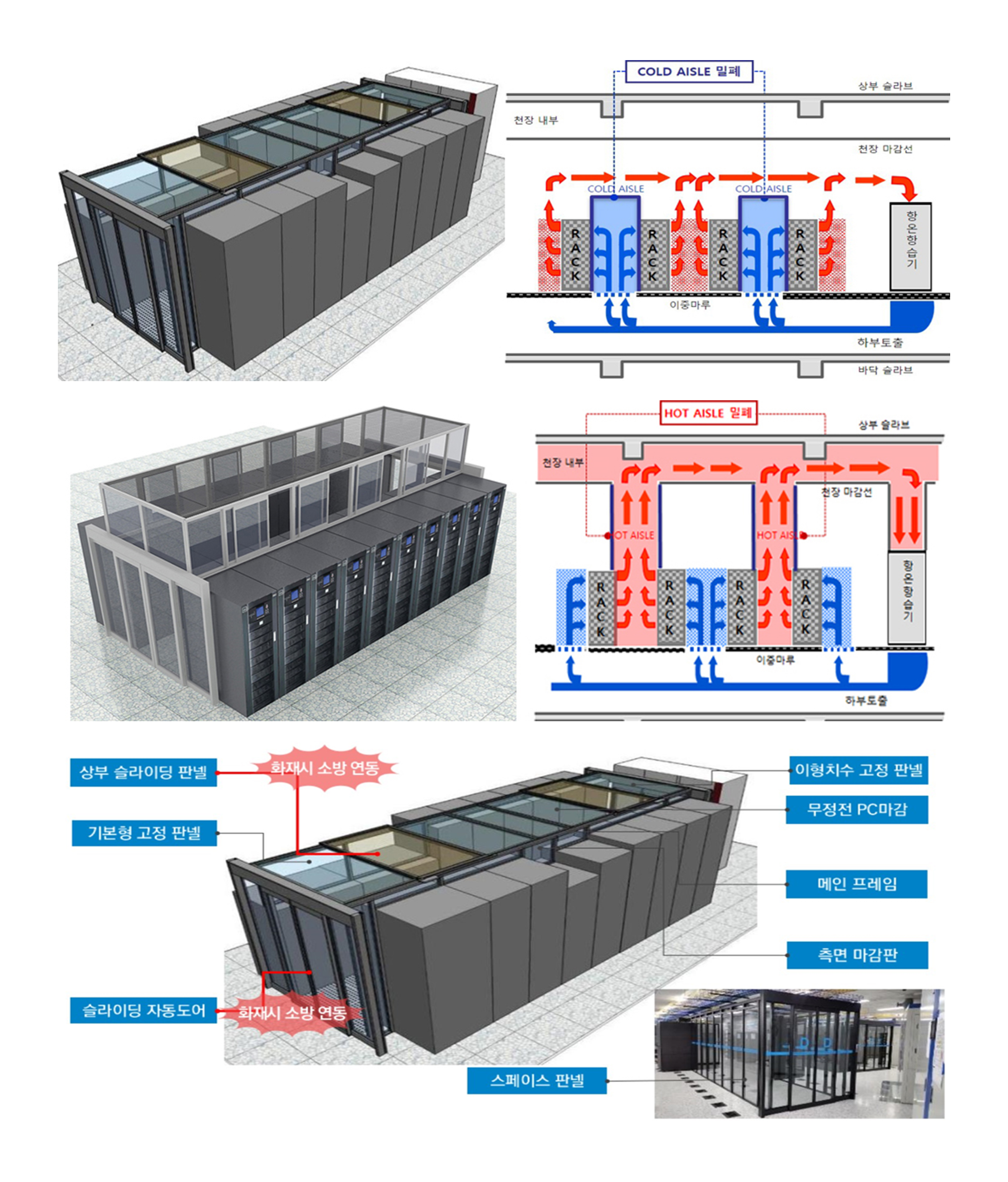

전산실 공조 효율을 극대화 하는 컨테인먼트 솔루션
시스템 소개
![전산실 공조 효율을 극대화 하는 컨테인먼트 솔루션](/img/business/dongjin-slt01.jpg)
컨테인먼트 솔루션 개요
- - 냉방 효율 향상 및 에너지 절감을 위한 Cold Aisle/Hot Aisle Contaionment 구성
컨테인먼트 솔루션 목적
- - 냉방 효율 증가롤 인한 에너지 비용 절감
- - 전산장비 장애 발생 빈도 저감으로 안정적인 시스템 운영
- - 전산실 · 온습도 유지 효율성 증가
컨테인먼트 솔루션 기대효과
- - 냉방 효율 개선
- - 에너지 비용 절감
- - 항온 항습기 및 전산장비 수명 연장
컨테인먼트 솔루션 기대효과
- - 투자비용 대비 높은 비용절감 효과
- - 향후 재배치 대비 유연성 확보
- - 소화시설 연동을 통한 재난 안정성 확보
- - 국내외 다양한 레퍼런스 보유
SCACS System
데이터 센터의 온〮습도 및 균등한 정압 관리를위한 SCACS 시스템

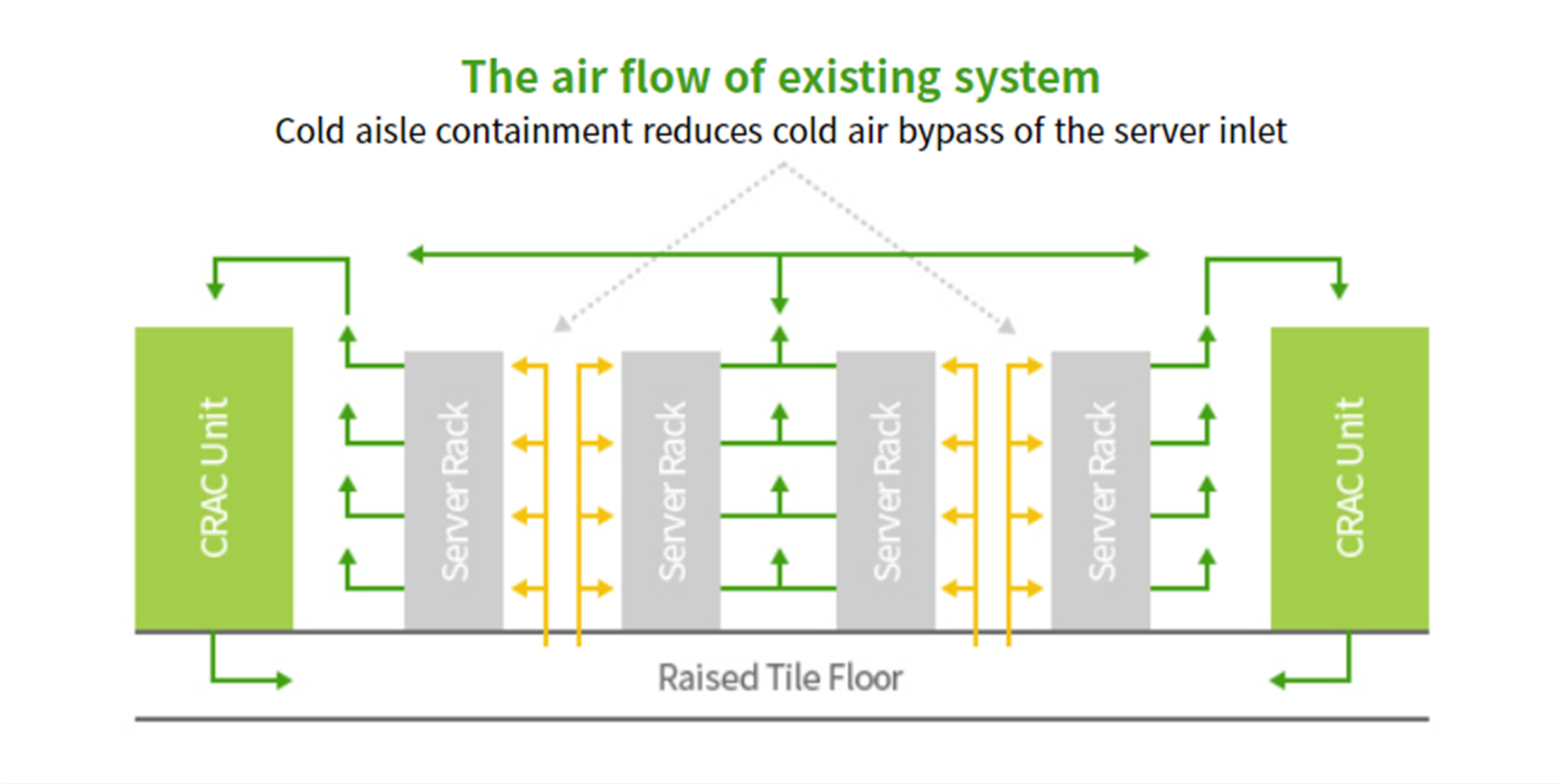

The air flow of existing system
![The air flow of existing system](/img/business/dongjin-slt02.jpg)

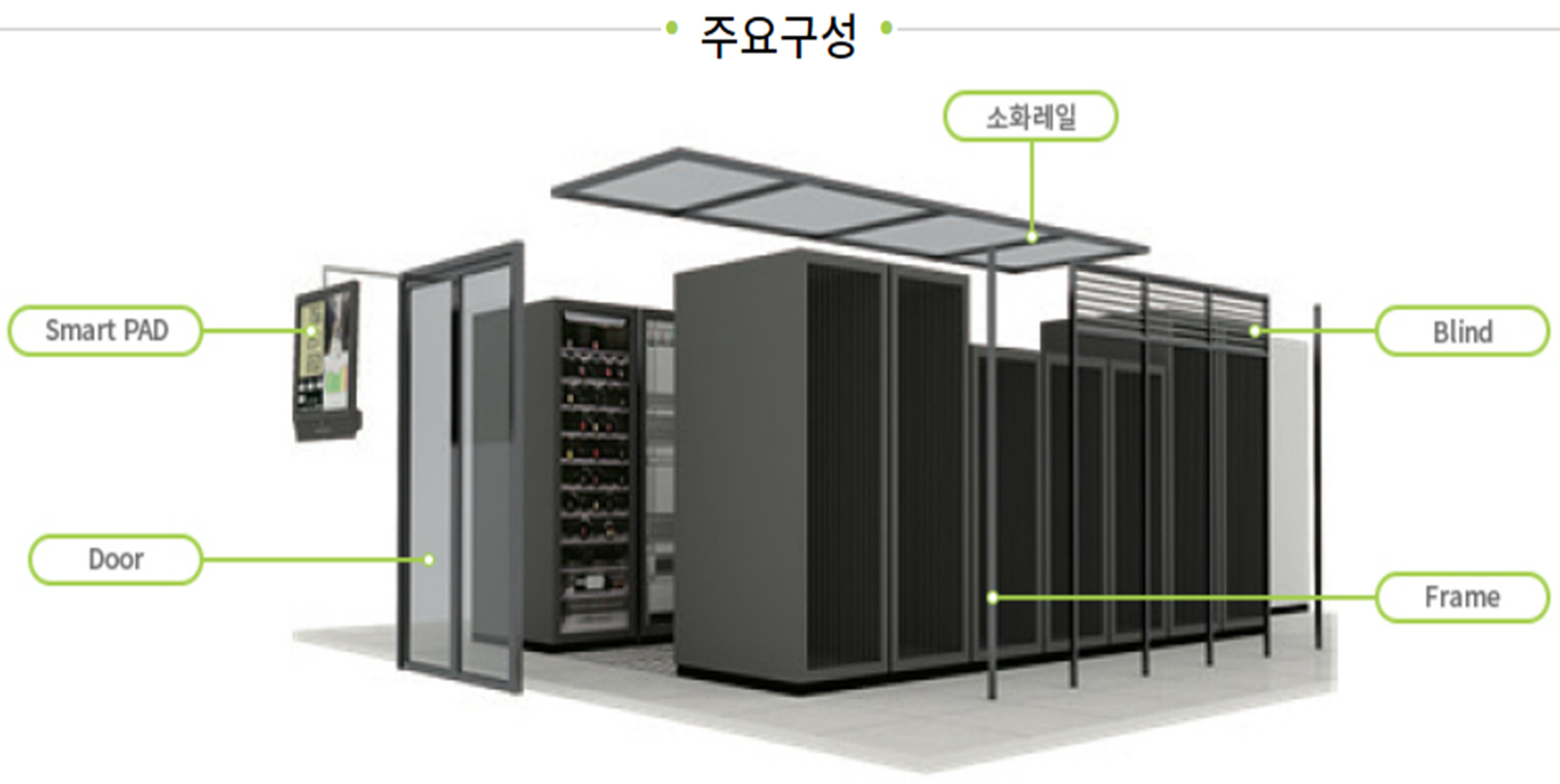

시스템 주요 구성
![시스템 주요 구성](/img/business/dongjin-slt03.jpg)
- - 소화레일 : 소화시설 연동으로 자동 개폐
- - Smart PAD : 컨테인먼트 내부 온〮습도, 환경감지
- - 도어 : 스윙/슬라이드 도어, 자동 Close
- - 페인팅 : 정전페이팅, 180℃ 액상소부 도장
- - Polycarbonate : 대전방지, 방오, 스크레치, 탈색 방지, 교체 용이, 이중보온/보냉 효과
SCACS 설치 효과
![SCACS 설치 효과](/img/business/dongjin-slt04.png)
※ SCACS (Smart Cold Aisle Containment Solution) : 지능형 컨테이너 솔루션
-
-
에너지 절감 효과
- - 항온항습기 소비전력 20% 에너지 절감
- - 투자대비 회수율(ROI) 평균 3.5년
- - “그린데이터센터인증제” 에 부합하는 경쟁력 확보
-
-
-
기술적인 효과
- - 컨테인먼트 내부 균등한 정압 유지를 위한 온도, 풍량 공급으로 전산장비 최적화 운영환경 제공
- - 항온항습기 가동횟수를 줄여 수명연장 및 비용절감, IT장비 수명연장과 탄소배출 절감 실현
-
-
-
운영적인 효과
- - 온·습도, 전력, 보안시설 통합관리로 운영 편의성 증대
- - 지능형 통합관리를 통한 부하 패러다임 변화로 장애관리, 이력관리
- - 운영자산정보 및 운영패턴 분석으로 수용 예측 가능
-
Integrated wiring

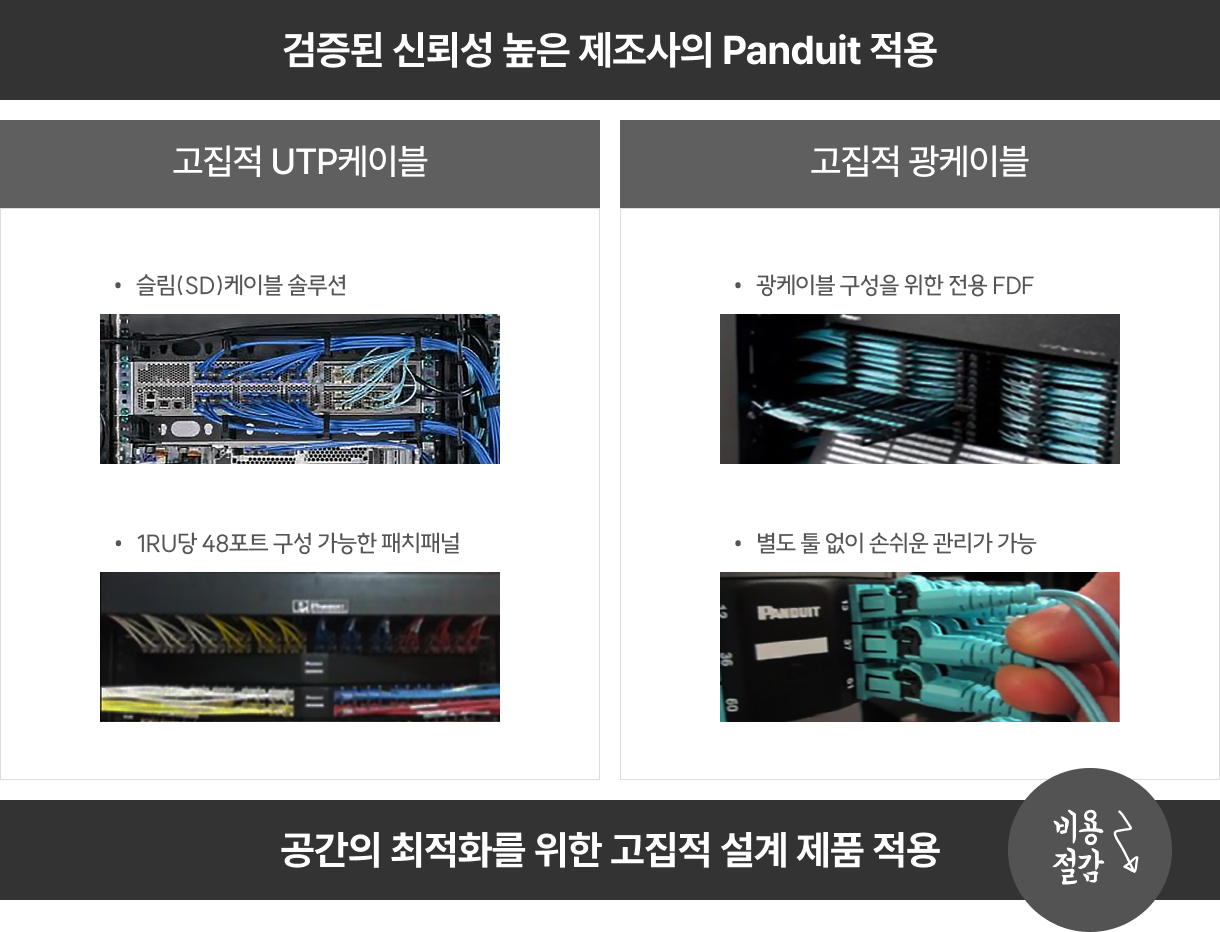

데이터 센터에 최적화 된 통합배선 (Panduit)
데이터 센터 공간 최적화 및 고집적 설계
![데이터 센터 공간 최적화 및 고집적 설계](/img/business/dongjin-slt05.png)
- - 데이터 센터는 막대한 구축 비용으로 인해 최소 25년 사용을 목표로 설계 및 구축
- - 통합전산센터 구축 이후 평균 7년 뒤 재배치 또는 이전되는 주된 이유는 상면 공간 부족 및 케이블 등 물리적 적체 현상으로 발생
- - 그 중에서 가장 큰 이유는 장비와 서버 공간의 부족으로 나타남
- - 통합전산센터의 가장 큰 방향은 가상화 및 랙 상면 최소화를 통해 고집적 공간 구축을 통한 최적화가 매우 중요
- - 상면 공간의 고집적 및 쿨링 효과 개선을 통해 비용과 효율 두 마리 토끼를 잡는 효과를 고객의 눈으로 직접 경험 가능해 짐
- - 국제 설계표준(TIA942)을 준수하는 네트워크 케이블링 설계 필요

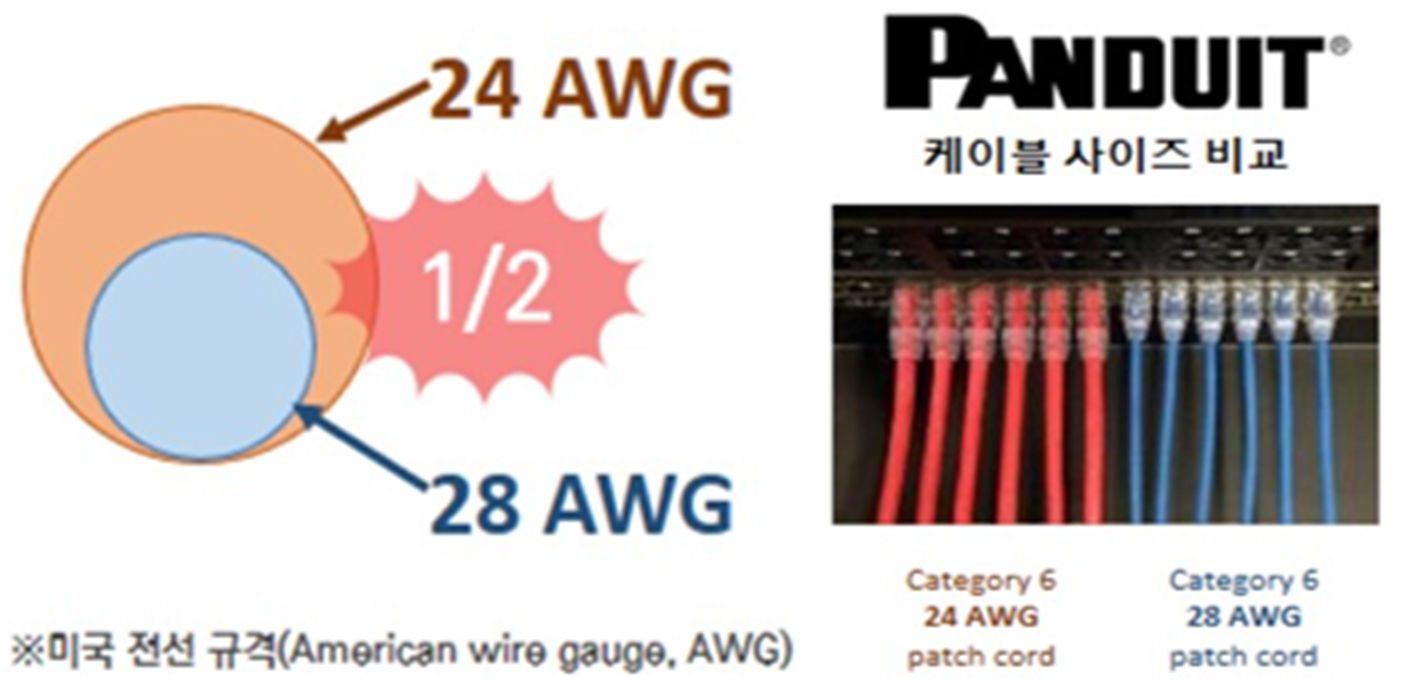

슬림 케이블의 필수적 사용
![슬림 케이블의 필수적 사용](/img/business/dongjin-slt06.jpg)
- - 일반 24AWG 두께보다 얇은 케이블 필요 증가
- - 고집적 케이블링 환경에서 케이블 이슈 다수 발생
- - 28 AWG 고집적 케이블링을 통한 가용성 증가, 용이한 관리, 도입비용 감소 효과 기대 가능
![](/img/business/dongjin-slt07.png)
